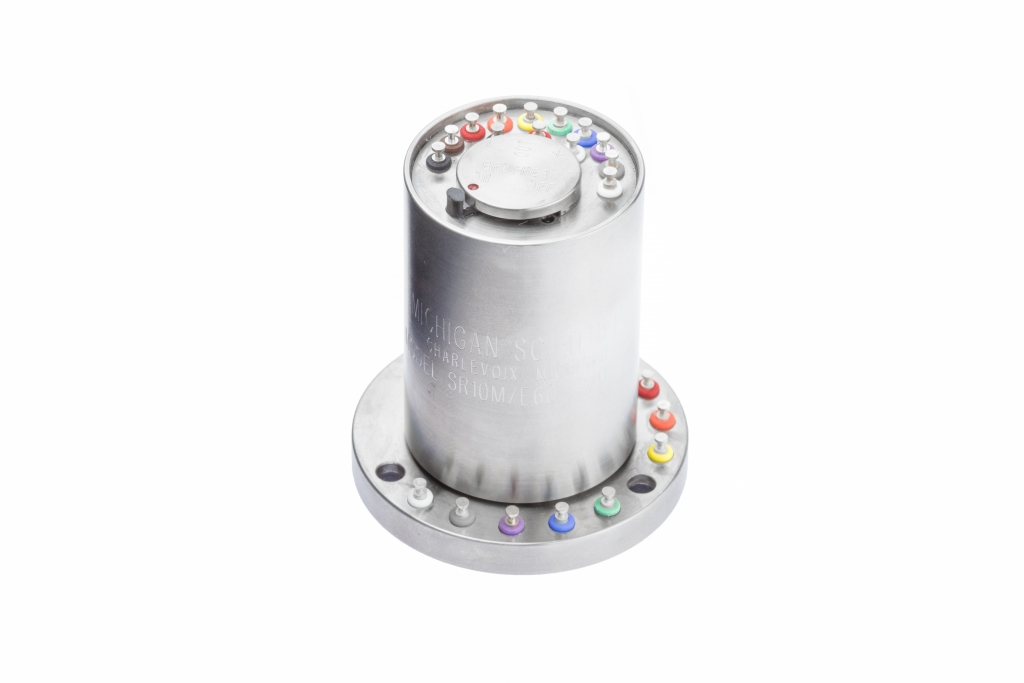

SR_M/E60 liukurengaskokoonpano

• 0, 4, 6, 8 tai 10 piirin liukurengas
• 60 pulssin anturi
• Liukurengasharjan nostin
• Suojattu pölyltä
• Värikoodatut liittimet

• Kevyt ja kompakti
• Laadukkaat instrumentointirenkaat ja harjat
• Saatavilla säänkestäviä yksiköitä

Michigan Scientific SR_M/E60 liukurengas ja kooderikokoonpano käytetään sovelluksissa, jotka vaativat sekä liukurenkaan että kooderin. Se on suunniteltu asennettavaksi pyörivän akselin päähän ja muodostamaan sähköliitännät venymäantureille, termoelementeille tai muille pyöriville antureille, samalla kun se tuottaa pulsseja pyörimisnopeuden mittaamiseksi. Liukurengasharjat ja -renkaat on valmistettu jalometalleista, mikä minimoi vastuksen vaihtelun ja mahdollistaa kokoonpanojen käytön matalan tason instrumentointisignaaleille.

- SR_M/E60 hyväksyy jopa kymmenen piiriliitäntää ja sisältää pulssikooderin, joka mahdollistaa pyörimisnopeuden mittaamisen. Anturi tuottaa 60 pulssia per kierros (PPR) -kantoaaltosignaalin alueella 0 - 6000 kierrosta minuutissa (RPM). Koska pulssit sekunnissa vastaavat kierroslukua, roottorin nopeus voidaan tallentaa suoraan taajuusnäytöltä ilman asteikkomuunnoksia. Pyörimisnopeuden analogiset lähtösignaalit voidaan saada käyttämällä SR_M/E60 Michigan Scientificin taajuus-jännite-kooderielektroniikan kanssa. Tämä malli on myös suunniteltu kätevällä, käsikäyttöisellä harjannostimella, joka pidentää liukurengaskokoonpanon käyttöikää. Kun sähköliitäntää ei tarvitse tehdä liukurenkaan kautta, harjat voidaan nostaa pois renkaista. Liukurengas jatkaa pyörimistä, mutta harjat eivät ole kosketuksissa renkaisiin ja kuluminen vähenee.

Kytkennät liukurengasroottoriin tehdään värikoodattujen juotosliittimien kautta, jotka sijaitsevat sekä liukurengasroottorissa että liukurenkaan staattorissa. Pysyvästi voideltujen laakereiden ansiosta säännöllistä puhdistusta ja huoltoa ei tarvita.
