Ominaisuudet
- Jopa 100,000 445 lbf (XNUMX kN) säteittäinen kantavuus
- Jopa 80,000 108 lbf-ft (XNUMX kN-m) momenttikapasiteetti
- Mittaa 3 voimaa ja 3 hetkeä
- Mittaa X- ja Z -kiihtyvyydet
- Mittaa paripyöräsarjan tai yksittäisen renkaan yhdistetyt kuormat
- Mukautuu 20 tuuman ja suurempiin pyöriin
- Mukautuu Ø285 mm ja Ø335 mm napapulttien kuvioihin
- Ympäristösuojattu
- Vankka ruostumattomasta teräksestä valmistettu rakenne
- Lämpötilakompensoitu
Kuvaus

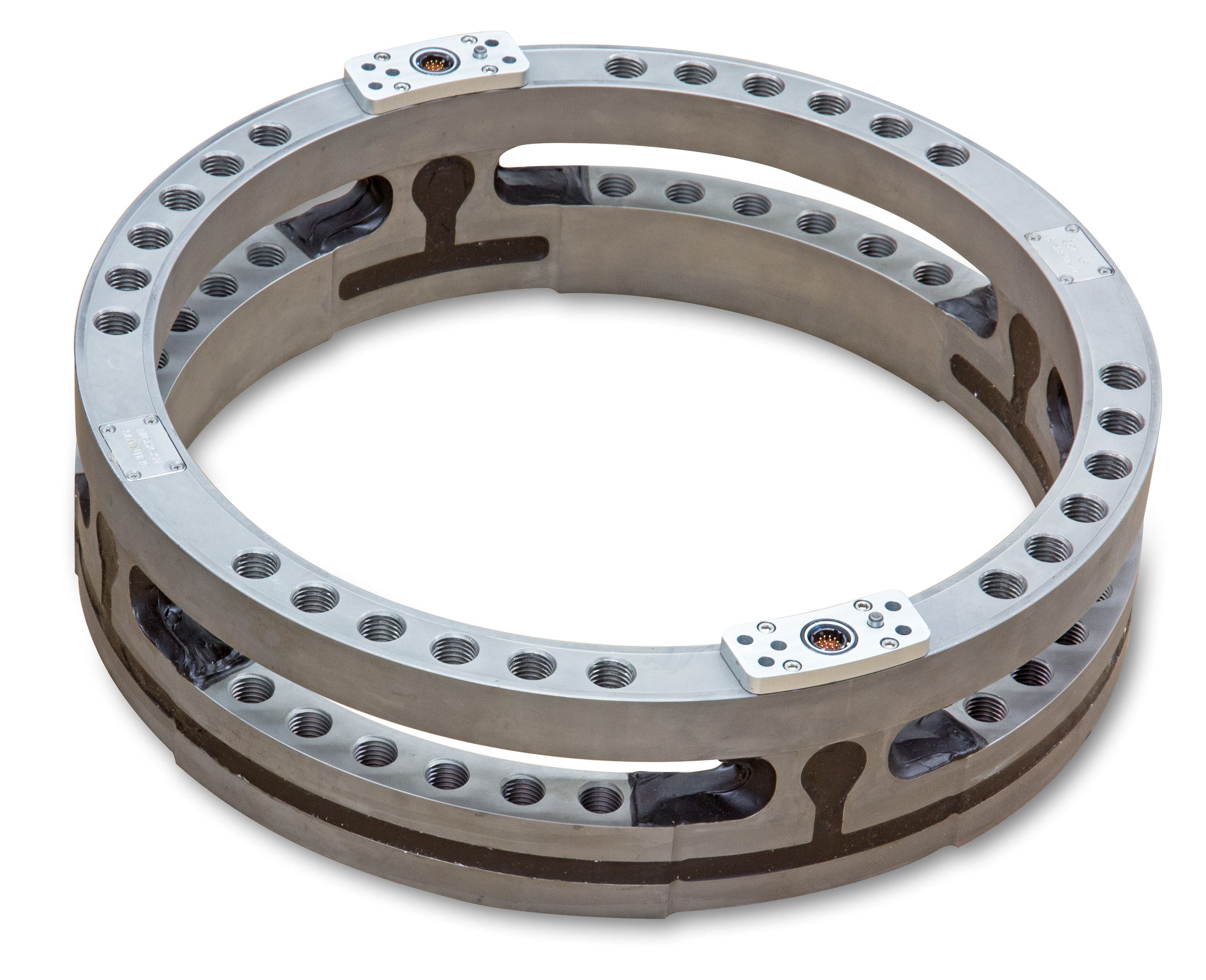

LW-2T-60K-S ja LW-2T-100K-S Wheel Force Transducers (WFT) pystyvät mittaamaan kaikki luokan 8 kuorma-autojen ja suurten maastoajoneuvojen pyörävoimat ja momentit. Ne tarjoavat itsenäisiä lähtösignaaleja pysty-, sivuttais- ja pituussuuntaisille voimille sekä kaltevuus-, ohjaus- ja vääntömomenteille. Täysin säänkestävät, ne ovat ihanteellisia tie- ja off-road-mittauksiin kaikissa olosuhteissa. Molempia malleja voidaan käyttää myös laboratoriotestien seurantaan ja ohjaukseen. Yksi WFT mittaa joko paripyöräsarjan tai yksittäisen renkaan yhdistetyt kuormat.
Käytettäessä ulompaa liukurengasta vahvistinpaketti on helppo kiinnittää kaikuanturiin. Se vahvistaa ja digitoi anturin signaalit ennen kuin ne kulkevat liukurenkaan läpi. Michigan Scientific Slip Ring Assemblies tunnetaan maailmanlaajuisesti signaalin laadustaan ja kestävästä suunnittelustaan.
CT3 User Interface Box suorittaa reaaliaikaisen koordinaattimuunnoksen ja ylikuulumisen korjauksen ja tarjoaa CAN FD-, CAN 2.0- ja Ethernet-signaalilähdöt. EtherCAT- ja analogiset signaalilähdöt ovat saatavilla myös valinnaisilla moduuleilla. USB-liitännän kautta käytettävä sulautettu verkkosivu mahdollistaa WFT-järjestelmän konfiguroinnin helposti. Edessä oleva näyttö näyttää tärkeät tiedot ja antaa käyttäjälle ohjeita.
