Miniatyyri kuormituskennot
Punnitusanturit ovat ihanteellisia voimien mittaamiseen monissa sovelluksissa. Ne tuottavat signaalin, joka on verrannollinen järjestelmään kohdistettuun mekaaniseen voimaan. Koska punnituskennot on usein suunniteltu käsittelemään raskaita kuormia, ne ovat usein kookkaita verrattuna muihin voimaanturimenetelmiin. Tästä huolimatta punnituskennot ovat kätevä ja tarkka menetelmä voimamittausten keräämiseen. Sovelluksissa, joissa tilaa on rajoitetusti, punnituskennojen on oltava tarpeeksi pieniä mahtuakseen kokoonpanoon tarkkuudesta tai kestävyydestä tinkimättä. Michigan Scientific on erikoistunut punnituskennoihin ja tarjoaa ylpeänä pienoiskuormituskennon, joka pystyy mittaamaan tarkasti raskailla kuormilla.

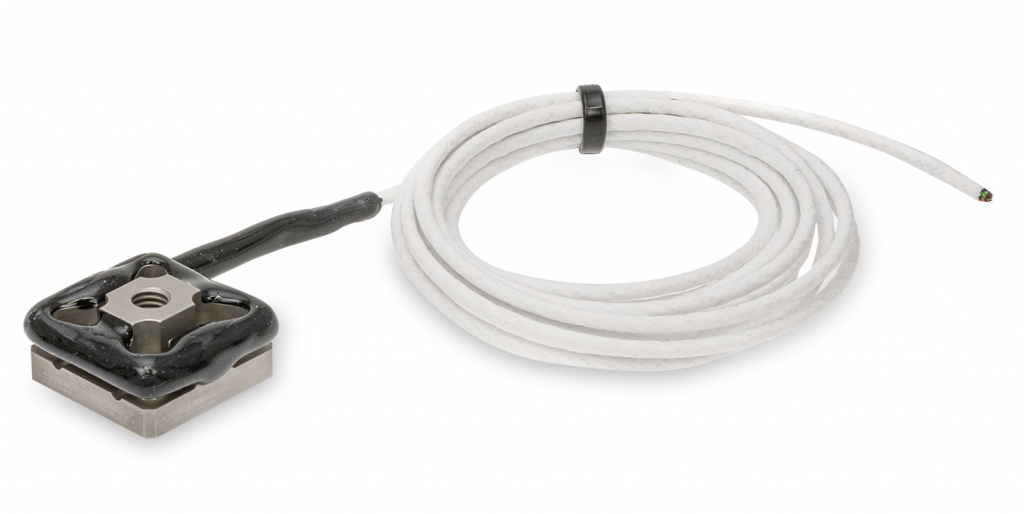

TR3D-B-1K, Michigan Scientificin miniatyyri 3-akselinen kuormituskenno
Michigan Scientific TR3D-B-1K on pieni tai miniatyyri, Kannan mittari-pohjainen punnituskennoanturi. Se on suunniteltu helposti asennettavaksi sovelluksiin, joissa tilaa voi olla vähän. TR3D-B-1K mittaa samanaikaisesti useiden akselien voimia ja tarjoaa tarkat tulokset useisiin eri sovelluksiin. Tämän punnituskennoanturin enimmäiskuormituskapasiteetti on 1,000 4.4 paunaa (1 kN) pakkauksessa, joka on 1 x 0.5 x XNUMX tuumaa. Lämpötilan kompensoinnin, vankan rakenteen ja ympäristönsuojelun ansiosta tämä kestävä punnituskenno pystyy käsittelemään monia sovelluksia.
Kynä vaakalle
Esimerkki TR3D-B-1K-kuormituskennon käytöstä
Kuormitussolut jalkaproteesiin
Robotiikka – Voimaanturit ovat yksi tavoista, joilla robotit voivat olla vuorovaikutuksessa ympäröivän maailman kanssa. Robottien punnituskennojen on usein oltava keskimääräistä pienempiä, jotta ne mahtuvat liikkuvaan kokoonpanoon. Esimerkiksi punnitusantureita voidaan käyttää mittaamaan ylirippuva momentti robottikäsivarrella operaation aikana. Kuormituskennoja voidaan myös käyttää havaitsemaan robotin pääteefektoriin kohdistuvia voimia. Robottikäsivarsien monisuuntaiset voimamittaukset tarjoavat arvokasta tietoa, jota tarvitaan erilaisiin sovelluksiin.
proteeseja – Jalkaproteesia kehitettäessä punnitusanturit voivat havaita proteesin ja maan väliset voimat. Kolmen suunnan mittauksilla punnituskenno voi antaa potilaalle biomekaanista palautetta kävelyn, juoksun tai hyppäämisen aikana kohdistuvista voimista. Tämä voi auttaa tasapainossa ja kävelytoiminnassa sekä antaa tietoa tulevaa kehitystä varten.
Autoteollisuus – Punnituskennoja voidaan käyttää mittaa kiinnityskuormat useilla alueilla ajoneuvoissa. Pienikokoisia kuormituskennoja voidaan käyttää moniosaisten vetoakselien laakerikiinnikkeiden kuormien mittaamiseen. Moniosainen vetoakselin laakerin kuormituskenno voi mitata laakeriin kohdistuvia radiaalikuormia sekä aksiaalista kuormitusta. Ne ovat hyödyllisiä pienissä ajoneuvoissa, esimerkiksi kuormituskennoja vaativa paikka on moottoripyörän moottorin ja sen rungon välissä. Kolme suuntaa auttavat mittaamaan moottorin kiinnityskannattimiin ja tärinänvaimentimiin kohdistuvan kokonaisvoiman.
Jos haluat lisätietoja TR3D-B-1K:sta, ota yhteyttä Michigan Scientificin edustajaan jo tänään.
